京急1000形3-5次車を作る(その2)

その1に引き続きこんにちは、毎度おなじみ流浪のサークル、霊烏路車輌です。

さて、前回の1057編成に引き続き今回も3-5次車なのですが、こちらでは4連の編成の製作工程をご紹介したいと思います。モデルに選んだ編成はアルミ製N1000としてはラストナンバーとなる1445編成です!基本的な加工点についてはパーツの選定を含め1057編成と同様なのでこの記事では主に4連特有の機器について重点的に解説をしていきます。

いつもどおり各車両を見ていきましょう。

デハ1445号車(Muc1)
海側

山側

浦賀方の制御電動車です。基本的な構成は8連のMuc系とほぼ変わらず、コンプレッサが吐出量800L/minのクノールブレムゼ製SL6型となっています。

デハ1446号車(M2)
海側

山側

隣のMuc1とユニットを組むM2系です。後述しますが、2次車からの4連ではサハがSIVを2台搭載としているため蓄電池が2号車に搭載されています。また海側には放電抵抗器(RD)が搭載されており、M2系としてはかなり窮屈な機器配置となっています。

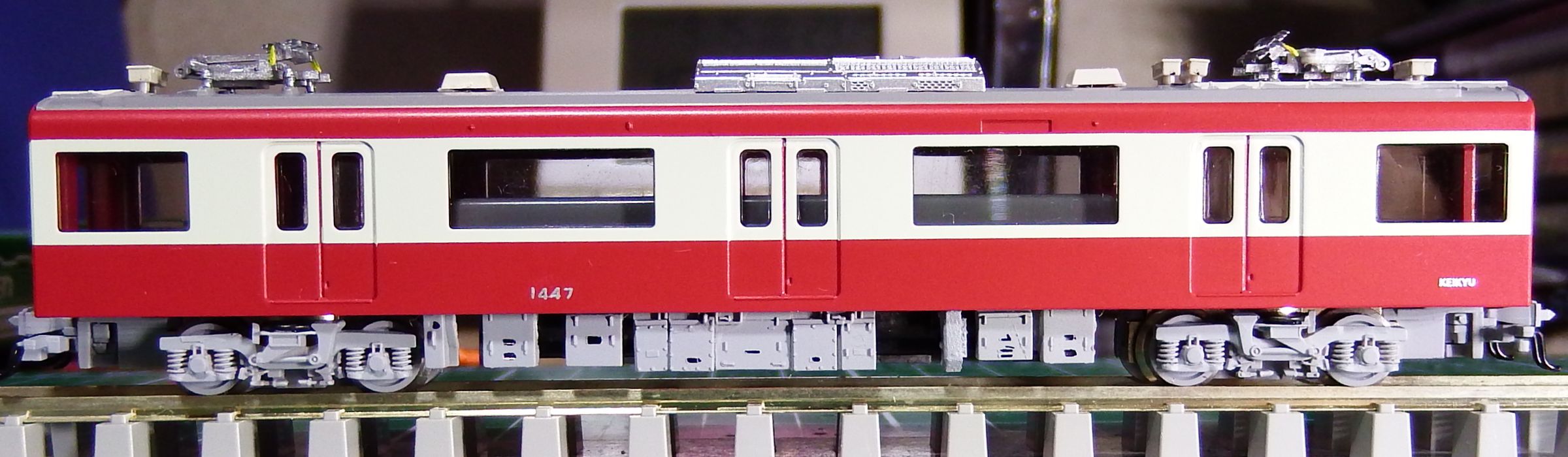

サハ1447号車(Tp)
海側

山側

補助電源装置を有する中間付随車です。1次車では8連と4連を将来組み替えて6連を2本を組成する前提の設計でしたが、2次車からこの思想が廃止されたためTpにSIVが集中して搭載されるようになりました。SIVは75kVA級のNC-EAT75A型が山側に2台並んで搭載されています。SIVについては製品に付属していたものをパワーユニット部を切り詰める形で小型化して再現しています。
ここで特徴的なのが海側の変圧器(IVT)です。SIVが2台搭載なのでこちらも2群を有する構造となっており、同じ筐体内に受給電接触器(SDC)も内蔵しています。1両の中で給電区分が2つに分かれているような構成となっているようです。またSIVが2台搭載のため海側にはそれぞれのSIV接触器(IVHB)が艤装されています。

デハ1448号車(Msc1)
海側

山側

機器配置はMuc1と同じため省略します。

さて、各車紹介でも述べた通り4連において肝になるのは中間2両の機器です。さらに詳しく見ていきましょう。

まず、M2の放電抵抗器(RD)です。これはSIVの運転が終了し電源が落とされるとSIVのフィルタコンデンサを抵抗器を介して短絡するような接続となり、コンデンサ内の電荷を放出する機能を持っているものです。600形4次三菱車よりこの形状のものが用いられ、以後2100形、1000形と使用されています。

面白いのはこれの艤装位置でありまして~
600形や2100形では床下のど真ん中にゴムブシュを介して艤装されていました。これは抵抗器箱そのものをダイナミックダンパとして使うことで車体の固有振動数付近での共振を抑制する目的だったそうです。しかしながら1000形では2次車では車体のレール方向中央でこそあるもののその位置が海側へと変化してしまい、どこまで動吸収器としての効果があったのかは不明です・・・
VVVF装置が車体中央を陣取るようになった3次車以降はその位置がさらに変化し、海側品川方でようやく落ち着いたようです。

模型では600形4次車を制作するときに設計をしたものを流用しお手軽に再現してみました。
ゴムブシュの位置がちょうど車体に隠れるので直接艤装してるように見えて案外実感的になりました。


続いてSIVの変圧器について・・・
こちらはGM製品の床下パーツを並べ替えて再現しております。

使用するのはこちらの2つ、どちらも銀1000のもので左がM2系のリアクトル・トランス箱、右がM1系東洋車のRG694-B-M型VVVFインバータ装置です。どちらも銀1000以外の形式を作るときに分売で購入してほかの機器を使用するのですが、この2つに関しては他で使いどころがないのでジャンク箱の肥やしとなっていたところ白羽の矢が立ちました。

中央の制御部(おそらくSDCなどが内蔵されている部分)はRG694-B-M型の制御アンプから、両側の変圧器部分はリアクトルトランス部からそれぞれ取ってきて線対照になるように並べます。銀1000とアルミの違いはありますが、トランスであることには変わりないので変圧器部が非常に近い形状になりました。

塗装してみると、予想以上にいい感じです。何より余っているパーツを消化して安く工作できたのでこれで良しとしましょう。

最後にもう1つ、SIVの配置に関連して、屋根上のヒューズも2つ並んで搭載されています。製品では配管モールドが再現されていないため、真鍮線で一部だけ追加して穴あけ、ヒューズを横に追加で取り付けています。



さてさて駆け足での紹介となってしまいましたが、4連ならではの特徴を再現することができたのかなと個人的には思っております。1057編成に対抗して(?)運転台には津島善子ちゃんを載せました。445とよしこの語呂合わせです。よしこじゃなくてヨハネ!!
方向幕は同時に印刷した自作品で例によってここでもネタを炸裂させています。KC2399で爆走するよしまるが目に浮かんできますw

歌うほうの機器更新も終了が見えてきた昨今、3-5次車も製造から10数年が経過しそろそろ機器更新が噂される時代となってしまいましたが、模型の方で末永く残ってくれそうです。

それではこのあたりで3-5次車の製作記もいったん終了となります。12両分お付き合いいただいた皆様、ありがとうございました!
